Diagnose og analyse af LED-strømforsyningsfejl

I LED-belysningssystemer bestemmer driftsstabiliteten af ​​førerens strømforsyning direkte levetiden og pålideligheden af ​​hele belysningsenheden. Selvom LED-chips i sig selv tilbyder en usædvanlig lang levetid, er LED-driverens strømforsyning – på grund af dets komplekse kredsløbsdesign og komponentkonfiguration – blevet den mest sårbare komponent, der er udsat for fejl i belysningssystemer. Branchedata indikerer, at over 80 % af fejlene i kommercielle LED-armaturer stammer fra forskellige abnormiteter i driverens strømforsyning.

I. Problemer relateret til aldring og svigt af elektroniske komponenter

Grundlæggende elektroniske komponenter såsom modstande, kondensatorer, dioder og transistorer udgør kernen i en LED-driverstrømforsyning. Under langvarig drift er disse komponenter underlagt forskellige faktorer – herunder driftstid, miljøforhold og elektrisk belastning – som fører til gradvis ældning. Almindelige fejltilstande omfatter åbne kredsløb, kortslutninger, udbrændthed, lækstrøm, forringelse af driftsparametre og ydeevnesvigt, som alle tjener som grundlæggende årsager til strømforsyningsfejl.

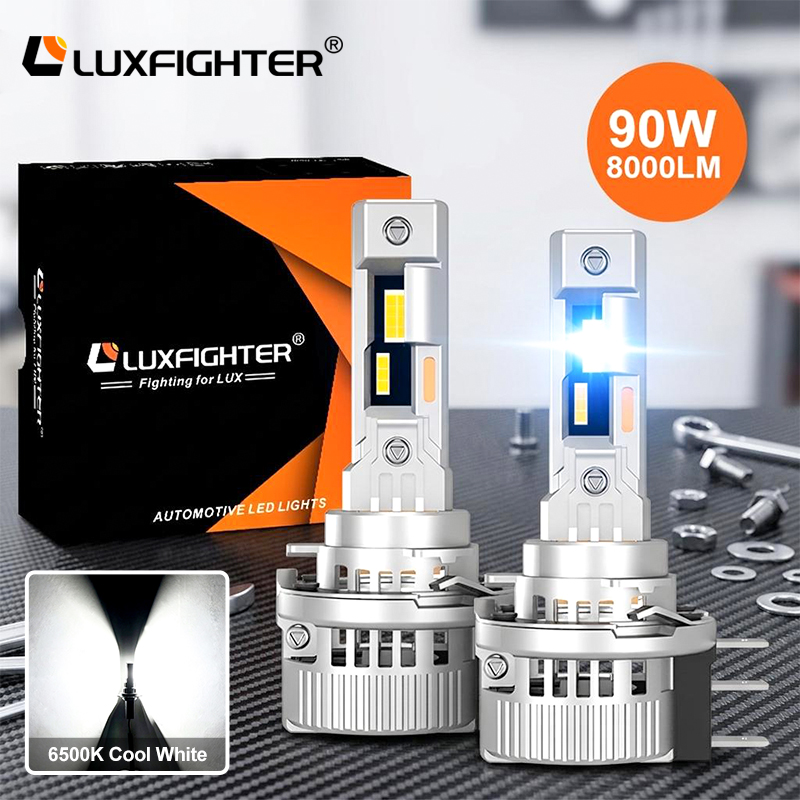

Brug af færdige lamper udstyret med komponenter af høj kvalitet hjælper med at mindske ældningsrisici ved kilden, som eksemplificeret af Luxfighters udvalg af LED-forlygter til biler Kina Plug and Play-serien LED-forlygteFabrik - Zhengyuan Optoelektronisk, KinaEkstern Driver Series LED-forlygteFabrik - Zhengyuan Optoelectronic.Alle modeller er udstyret med anti-aging elektroniske komponenter i industriel kvalitet, hvilket sikrer, at Luxfighters LED-forlygter opnår en levetid på over 50.000 timer og overlegen langtidsstabilitet.

II. Indvirkning af printplader og samlingskvalitet

Produktionskvaliteten af ​​printkort (PCB'er) og deres samlede produkter (PCBA'er) tjener som den grundlæggende forudsætning for at sikre stabil drift af LED-driverstrømforsyninger, hvor kvaliteten direkte påvirker systemets overordnede pålidelighed. Under produktion og langvarig brug er PCB'er tilbøjelige til forskellige defekter såsom utilstrækkelig pudebefugtning, pladedelaminering, lagadskillelse, vækst af CAF-ledende anodeledninger, åbne kredsløb og kortslutninger - som alle kan føre til unormal drift eller fuldstændig fejl i driverens strømforsyning. Ved at udnytte professionelle og avancerede fejlanalyseteknologier kan Jinjian Laboratory præcist identificere de grundlæggende årsager til PCB-relaterede fejl og yde teknisk support til at hjælpe virksomheder med at løse problemer relateret til board- og montagefejl.

Velrenommerede mærker implementerer strengere kvalitetskontrol i PCB-fremstillingsprocesser; for eksempel bruger alle Luxfighter-produkter høj-TG-harpikssubstrater og automatiserede PCBA-fremstillingsprocesser, hvilket effektivt reducerer PCB-relaterede fejlproblemer.

III. Fejl forårsaget af dårlige varmeafledningsforhold

De forskellige elektroniske komponenter i et LED-driverkredsløb er meget følsomme over for omgivelsestemperatur og driftstemperaturstigning, hvor elektrolytiske kondensatorer udviser den ringeste temperaturtolerance og er mest påvirket af høje temperaturer. Hvis armaturets samlede varmeafledningsdesign er utilstrækkeligt, eller dets køleeffektivitet utilstrækkelig, kan den varme, der genereres under drift, ikke bortledes hurtigt, hvilket får kernekomponenter til at fungere under længerevarende høje temperaturforhold. Dette forkorter komponentens levetid væsentligt, fører til ustabil ydeevne af LED-driverens strømforsyning og kompromitterer i sidste ende driftsstabiliteten og levetiden for hele belysningssystemet. Derfor er det i designfasen af ​​strømforsyningen vigtigt at prioritere at optimere varmeafledningsstrukturen for at sikre en stabil overordnet ydeevne af armaturet.

IV. Kernemanglerne i strømforsyningsdesignfasen

Den overordnede stabilitet af en LED-strømforsyning afhænger af fire kritiske designaspekter: strømparameterdesign, komponentvalg, elektriske ydeevnespecifikationer og PCB-layout og routing. Mangler på et af disse områder kan føre til funktionsfejl. På effektdesignstadiet er præcis beregning af termisk energitab afgørende for at opfylde driftskrav under høje temperaturforhold; under komponentvalg skal der lægges særlig vægt på parameterstabiliteten og holdbarheden af ​​komponenter i højtemperaturmiljøer; design af elektrisk ydeevne kræver streng kontrol over outputparametre for at sikre ensartet lysstyrke på tværs af LED-lyskilden og vedvarende stabil udgangsstrøm; PCB-layout og routingdesign skal overholde standardiserede standarder for sikker elektrisk afstand, planlægge varmeafledningsveje optimalt og forhindre problemer såsom lokaliseret varmeakkumulering og kredsløbsinterferens.

V. Skader på strømforsyningen forårsaget af lynnedslag

De øjeblikkelige højspændingsimpulser, der genereres af lynnedslag, kan forårsage katastrofal skade på LED-driverens strømforsyningskredsløb, direkte beskadige eller brænde interne elektroniske komponenter ud og gøre udstyret ubrugeligt. Indirekte lynnedslag, såsom ledende og induceret lyn, er de primære årsager til fejl i udendørs og kommercielle lysstrømforsyninger. Derfor skal produktudviklingen inkorporere omfattende overspændingsbeskyttelsesløsninger for effektivt at modstå transiente spændinger og strømstød fra lynnedslag, hvilket sikrer pålidelig drift af driverens strømforsyning. Et effektivt termisk design forlænger strømforsyningens levetid væsentligt; for eksempel er Luxfighter Q10-serien blæserløse LED-forlygter et eksempel på denne tilgangQ10 Series-40W 6400LMProducent og leverandør - Zhengyuan Optoelectronic，ved at optimere husets varmeafledningsstruktur forhindres overophedningsskader forårsaget af ventilatorfejl.

VI. Effekter af netspændingsudsving

Hyppige og betydelige udsving i netspændingen kan overstige den nominelle belastningskapacitet for LED-driverstrømforsyninger, hvilket fører til overbelastning af det interne kredsløb, beskadigelse af komponenter og driverfejl. Især i strømforsyningsledninger, der betjener elektriske maskiner i stor skala, er problemer såsom spændingsudsving, forbigående spændingsfald og strømstød særligt udtalte og repræsenterer almindelige årsager til fejl i lampens strømforsyning; derfor skal målrettede beskyttelsesforanstaltninger som spændingsstabilisering og overbelastningsbeskyttelse implementeres.

Sammenfattende er fejl i LED-driverstrømforsyninger ikke forårsaget af en enkelt faktor, men skyldes de kombinerede effekter af flere design-, fremstillingsprocesser, miljø- og driftsfaktorer. For grundlæggende at forbedre driftssikkerheden og levetiden for LED-armaturer kræves omfattende optimering, herunder valg af elektroniske komponenter af høj kvalitet, streng kontrol af PCB-kvalitet og samlingsprocesser, optimering af termisk styring og overordnet strømforsyningsdesign, forbedring af lynbeskyttelse og mekanismer til begrænsning af netspændingsudsving og standardisering af loddeprocedurer. Gennem disse multi-dimensionelle kontroller kan fejlsandsynligheden for driverstrømforsyninger reduceres betydeligt.

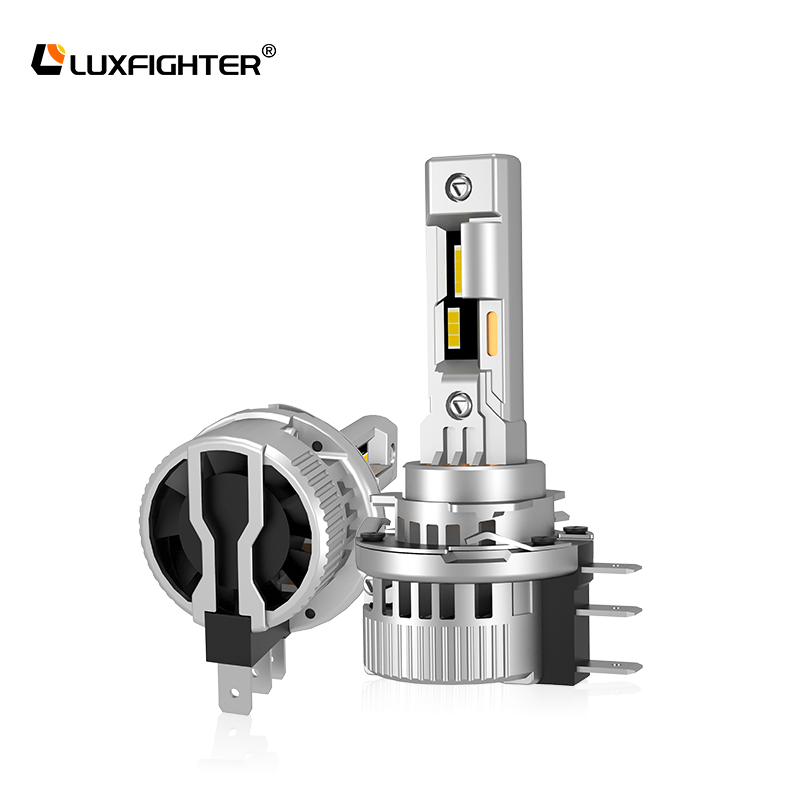

Inden for automotive LED-belysning reducerer valget af Luxfighter – et mærke kendt for sine modne og pålidelige førerløsninger – markant den efterfølgende fejlrate for LED-forlygter. Alle produkter i Luxfighters serie med LED-forlygter og ekstralys anvender proprietære stabile driverteknologier, KinaPlug and Play-serien LED-forlygteFabrik - Zhengyuan Optoelectronic, tilpasning til det komplekse elektriske miljø i køretøjer er det optimale valg for pålidelighed.
